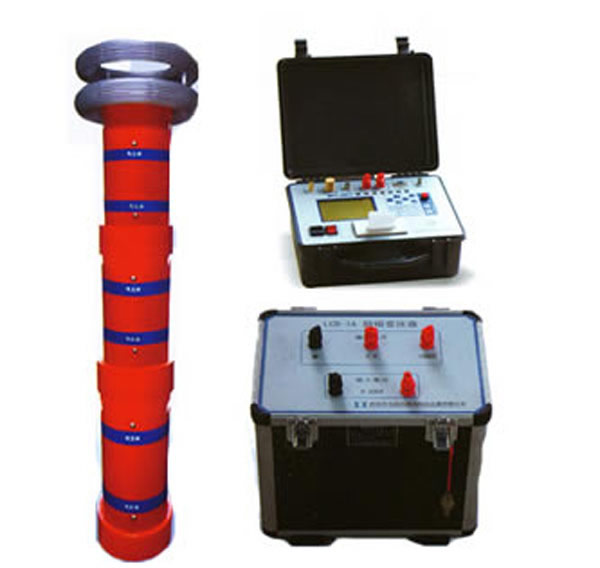

GIS、SF6開關及高壓電纜耐壓實驗系統

變頻諧振高壓試驗裝置明書.rar

功能特點

●GIS、SF6開關及高壓電纜耐壓試驗系統針對GIS試驗電壓等級高，試驗電流小的特點而設計，適合用于GIS及SF6開關的交流耐壓試驗的要求，

●適合現場短的高壓電纜的交流耐壓試驗的要求

●產品體積小、重量輕，所需要的試驗容量要求低。
●可以兼顧現場高壓電纜的交流耐壓試驗，對于長的高壓電纜，我們可以按用戶定做。

主要技術參數：

●額定輸出電壓：0～800kV（AC有效值）及其以下；
  ●輸出功率：30～300Hz；
  ●諧振電壓波形：純正弦波，波形畸變率<1.0%；
  ●大試驗容量：6400kVA及以下
  ●工作制：滿功率輸出下，一次連續工作時間15分鐘；
  ●品質因數：30～80；
  ●頻率調節靈敏度：0.1Hz，不穩定度<0.05%
  ●工作電源：380V±15%/50Hz±5%

●參數配置：

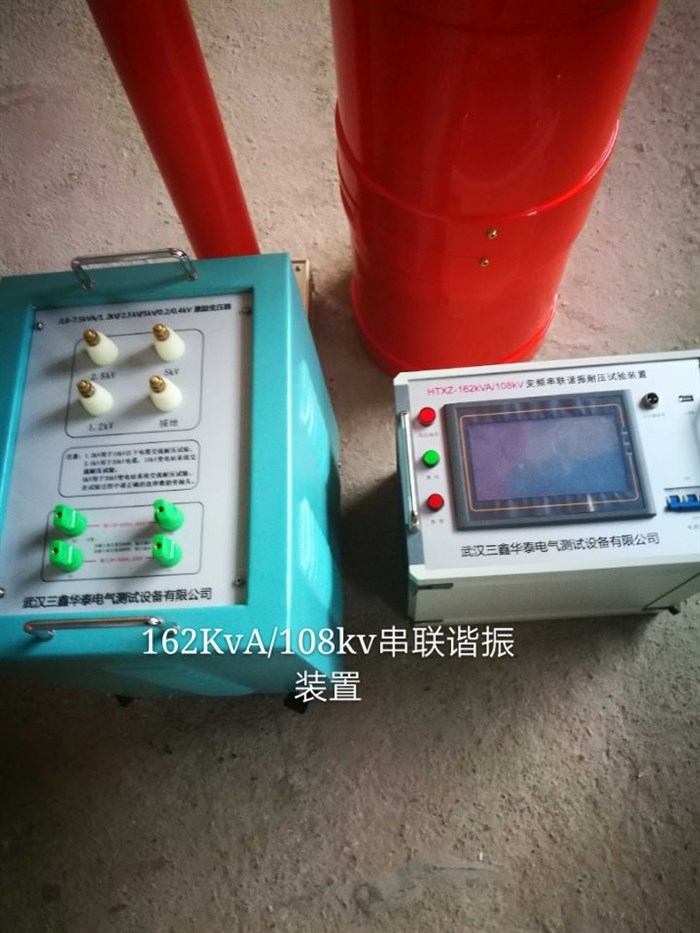

● YDX-110/220-220變頻諧振升壓裝置
    適用范圍：110kVGIS≤15個隔斷
                 110kV電纜≤550M（400平方毫米）
                 35kV電纜≤1.8kM（300平方毫米）

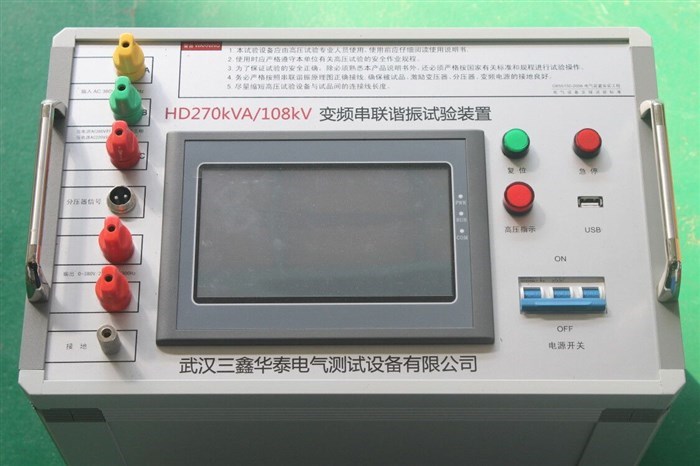

    控制源：10kW

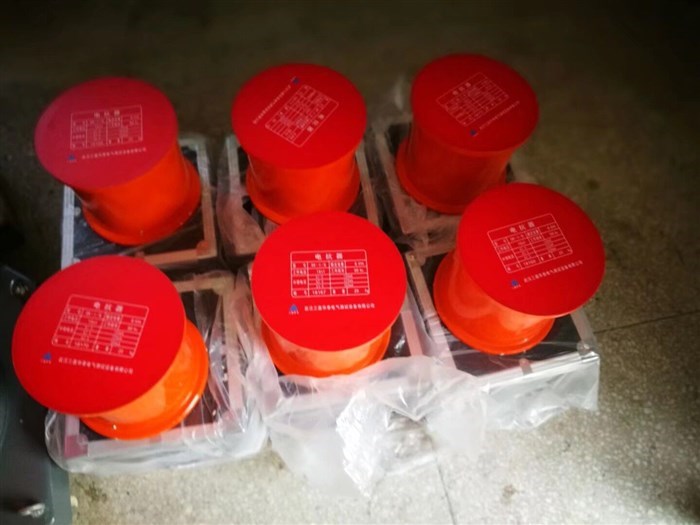

    電抗器：普通型55kV/1A四臺，便攜型37kV/1A六臺

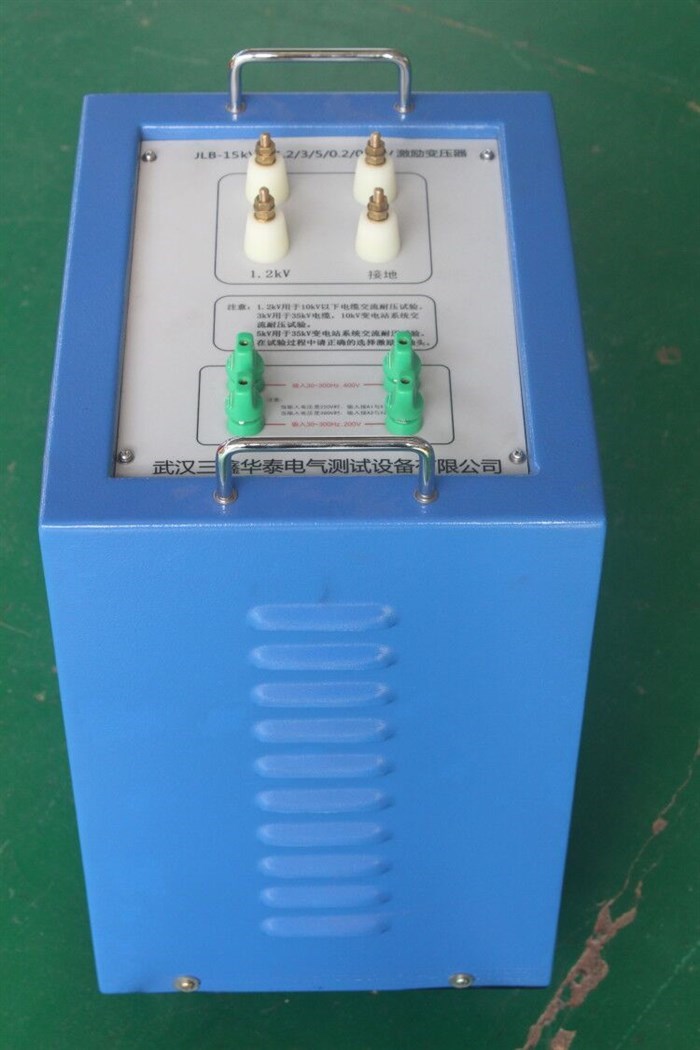

    勵磁器：8kVA
    分壓器：220kV

  ● YDX-110/220-150變頻諧振升壓裝置
    適用范圍：110kVGIS≤12個隔斷
                 110kV電纜≤400M（400平方毫米）
                 35kV電纜≤1.3kM（300平方毫米）
    控制源：10kW
    電抗器：55kV/0.7A四臺
    勵磁器：8kVA
    分壓器：250kV

  ●YDX-110/-770變頻諧振升壓裝置
    適用范圍：110kV電纜≤2kM（1500平方毫米）
    控制源：20kW
    電抗器：110kV/3.5A兩臺
    勵磁器：20kVA
    分壓器：110kV

●YDX-180/-2160變頻諧振升壓裝置
   適用范圍：220kV電纜≤2kM（1200平方毫米）
   控制源：50kW
   電抗器：180kV/3A四臺
   勵磁器：50kVA
   分壓器：200kV

GIS、SF6開關及高壓電纜耐壓實驗系統
