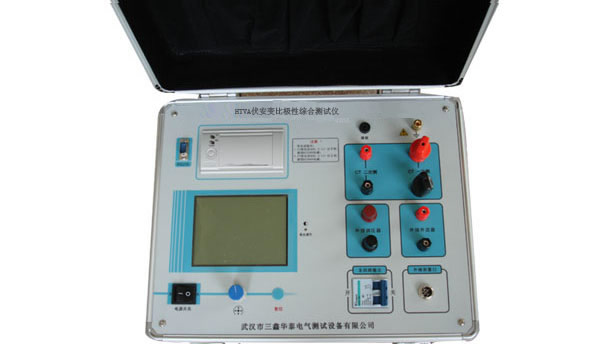

HTVA變頻伏安變比極性綜合測試儀

功能特點

●一機多用 單機可完成伏安特性數據測試、伏安特性曲線繪制、10%誤差曲線、電流互感器變比測試、極性測試多種功能。

●四接線柱 在單機方式下（不外接升壓、升流器或者調壓器），取代以前的復雜接線方式，三個試驗共用四個接線柱即可。伏安試驗接面板二次側，變比極性對應接一二次側，接線錯誤儀器會給出“請查接線”的提示。

~●220V/~380V供電電源自適應取代本儀器以前型號雙電源供電方式，現只需一路供電方式，接入220V或者380V均可。

●全自動化試驗過程全部自動化，只需按需要設定高電壓、大電流、電流分段點及前后步進值，儀器即按指令自動升壓、升流，自動記錄試驗過程中的詳細數據，自動繪制伏安特性曲線，然后可選擇將測試數據和曲線圖是否存儲在儀器內，也可用儀器面板上的微型打印機隨時打印結果。

●人性化界面大屏幕LCD，操作界面全中文顯示，一目了然，易于操作，極具人性化。面板上設有背光調節旋鈕，能在各種光線條件下清晰顯示。

●存儲數據多儀器能存儲30組伏安測試數據（每組由伏安測試數據、伏安曲線圖和10%誤差曲線組成），掉電數據不丟失，方便保存和查閱。

●雙操作方式 單機可完成全部試驗，伏安測試數據通過儀器的通信接口可上傳至電腦;也可以聯接筆記本電腦，讓筆記本電腦控制完成全部操作。

●輸出容量大儀器做伏安特性試驗時大輸出達1000V或者20A，如果選配外接升壓器，大輸出可達2000V或者20A。做變比試驗時，儀器內部升流器輸出電流達600A，如選配外接升流器，輸出電流可達1000A。

主要技術參數

輸入電壓

輸出范圍

測量范圍

測量程度

儀器主機

220V

0～600V、0～20A

0～600V、0～20A

0.5%

380V

0～1000V、0～20A

0～1000V、0～20A

0.5%

220V

0～600A

0～600A

變比測量精度1%

外接升壓器

220V

0～1650V、0～3A

0～1650V、0～3A

0.5%

380V

0～2000V、0～3A

0～2000V、0～3A

0.5%

外接升流器

220V

0～1000A

0～1000A

變比測量精度1%

外接調壓器

0～1000V、0～30A

0.5%

儀器工作電源

AC 220V±10% 50HZ

外形尺寸

420×330×320㎜

重量

24㎏

HTVA變頻伏安變比極性綜合測試儀

友情鏈接

QQ咨詢

電話咨詢

	輸入電壓	輸出范圍		測量范圍		測量程度
儀器主機	220V	0～600V、0～20A		0～600V、0～20A		0.5%
	380V	0～1000V、0～20A		0～1000V、0～20A		0.5%
	220V	0～600A		0～600A		變比測量精度1%
外接升壓器	220V	0～1650V、0～3A		0～1650V、0～3A		0.5%
	380V	0～2000V、0～3A		0～2000V、0～3A		0.5%
外接升流器	220V	0～1000A		0～1000A		變比測量精度1%
外接調壓器				0～1000V、0～30A		0.5%
儀器工作電源	AC 220V±10% 50HZ		外形尺寸		420×330×320㎜		重量	24㎏
