主要特點

高壓試驗裝置是根據DL/T848.2-2004行業標準而設計生產的。全套裝置由YDJ（TDM、YDG、YDQ）系列高壓試驗變壓器和控制箱（臺）組成，其中控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

1.1 產品分類

    產品分為一體式裝置和分體式裝置兩類。

1.2 產品型

高壓試驗裝置是根據DL/T848.2-2004行業標準而設計生產的。全套裝置由YDJ（TDM、YDG、YDQ）系列高壓試驗變壓器和控制箱（臺）組成，其中控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

1.1 產品分類

    產品分為一體式裝置和分體式裝置兩類。

1.2 產品型號

產品型號：

YD   X --- XXX / XXX

                                   裝置額定輸出電壓（kV）

                                   裝置額定容量（kVA）

                                   分體式（F）、一體化（Y）

                                   工頻高壓試驗裝置



一、 產品結構

高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。

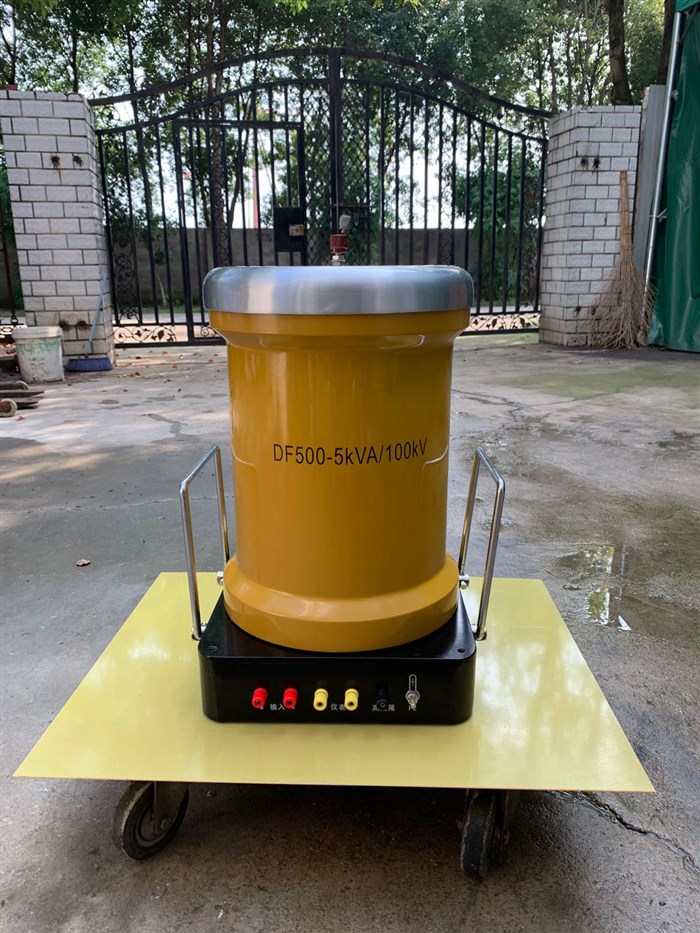

圖1：?jiǎn)闻_(tái)試驗變壓器                   圖2：?jiǎn)闻_(tái)試驗變壓器內部結構圖

外部結構示意圖

1—短路桿D      2—均壓球        3—高壓套管        4—變壓器提手

5—油閥    6、7—次壓輸入a、x    8、9—測量端子E、F   10—變壓器外殼接地端

11—高壓尾X     12—高壓輸出A    13—高壓硅堆       14—變壓器油

15—鐵芯     16—次低壓繞組         17—測量繞組       18—二次高壓繞組

在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。

二、 工作原理

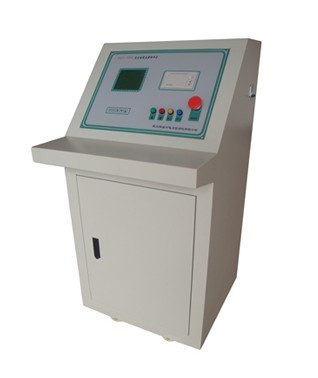

系列工頻高壓試驗裝置由高壓試驗變壓器和控制箱（臺）組成，其中控制箱（臺）是集調壓器、測量、控制、保護及信號等部分組成的一體化裝置。



高壓試驗變壓器采用單框芯式鐵芯，初級繞組繞在鐵芯上，測量繞組和高壓繞組采用絕緣筒繞制并套在初級繞組外，系同軸布置結構。通過調節控制箱（臺）內的調壓器輸出電壓，接入高壓試驗變壓器的初級繞組，根據電磁感應原理，可獲得需要的高壓電壓。

1、 系列工頻高壓試驗裝置的工作原理圖見圖3























圖3. GZ系列工頻高壓試驗裝置工作原理圖







































號

產品型號：

YD   X --- XXX / XXX

                                   裝置額定輸出電壓（kV）

                                   裝置額定容量（kVA）

                                   分體式（F）、一體化（Y）

                                   工頻高壓試驗裝置



一、 產品結構

高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。





























圖1：?jiǎn)闻_(tái)試驗變壓器                   圖2：?jiǎn)闻_(tái)試驗變壓器內部結構圖

外部結構示意圖

1—短路桿D      2—均壓球        3—高壓套管        4—變壓器提手

5—油閥    6、7—次壓輸入a、x    8、9—測量端子E、F   10—變壓器外殼接地端

11—高壓尾X     12—高壓輸出A    13—高壓硅堆       14—變壓器油

15—鐵芯     16—次低壓繞組         17—測量繞組       18—二次高壓繞組

在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。

二、 工作原理

系列工頻高壓試驗裝置由高壓試驗變壓器和控制箱（臺）組成，其中控制箱（臺）是集調壓器、測量、控制、保護及信號等部分組成的一體化裝置。



高壓試驗變壓器采用單框芯式鐵芯，初級繞組繞在鐵芯上，測量繞組和高壓繞組采用絕緣筒繞制并套在初級繞組外，系同軸布置結構。通過調節控制箱（臺）內的調壓器輸出電壓，接入高壓試驗變壓器的初級繞組，根據電磁感應原理，可獲得需要的高壓電壓。

1、 系列工頻高壓試驗裝置的工作原理圖見圖3























圖3. GZ系列工頻高壓試驗裝置工作原理圖
