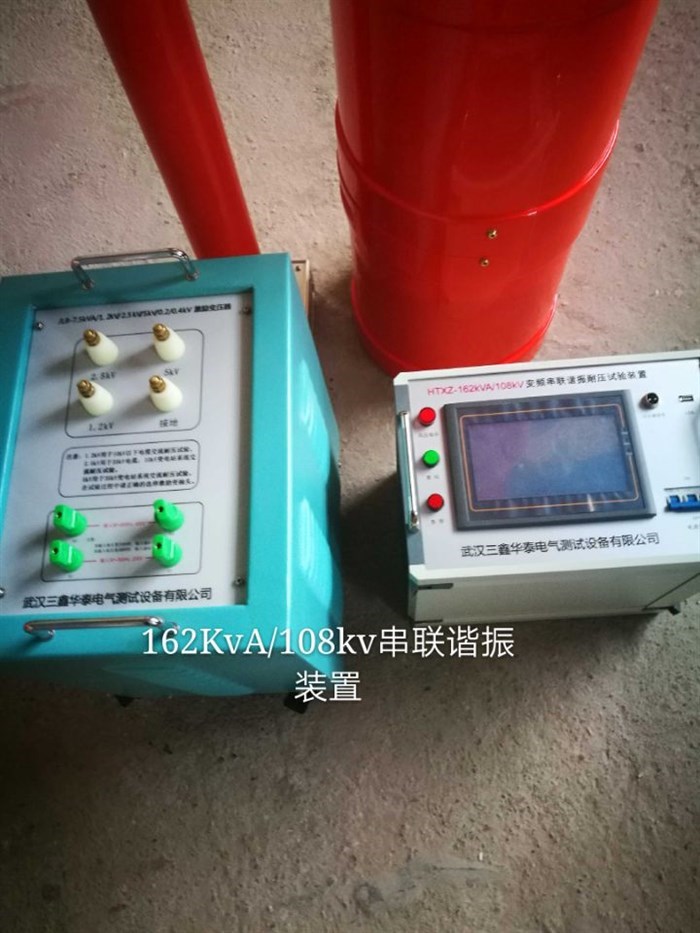

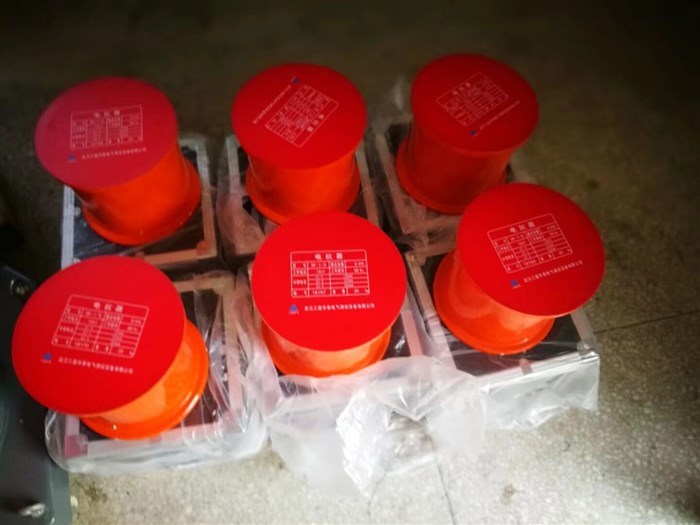

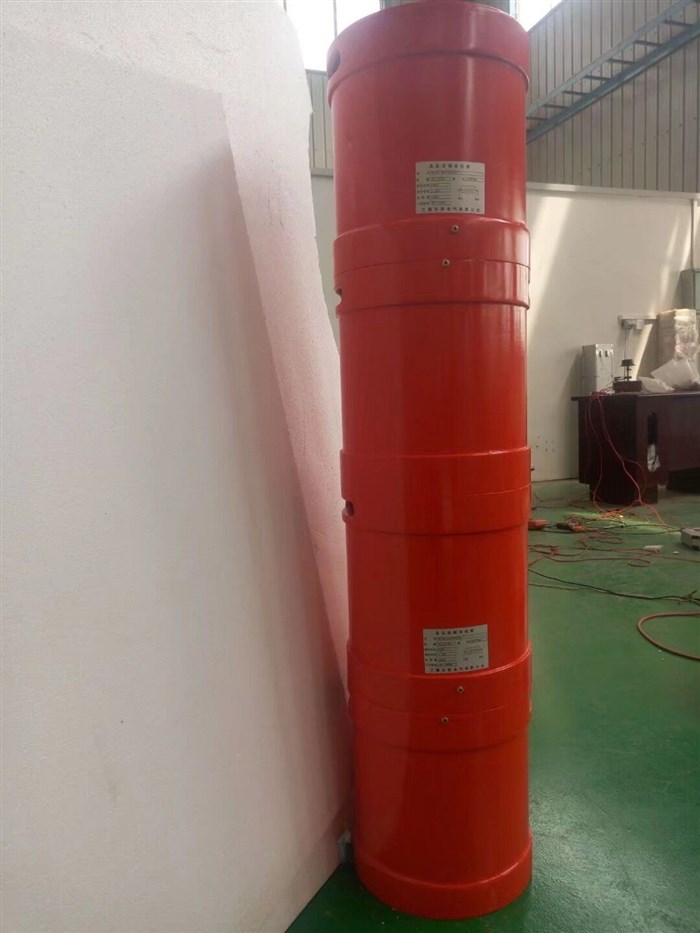

YDX-270kVA/270kV 變頻串聯諧振耐壓試驗裝置
一、系統執行標準
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》DL/T849.6-2004 《電力設備專用測試儀器通用技術條件
第6部分：高壓諧振試驗裝置》
JB/T9641-1999 《試驗變壓器》
GB10229 《電抗器》
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》
DL/T846-2004 《高電壓測試設備通用技術條件》
GB4793-1984 《電子測量?jī)x器安全要求》
GB2900 《電工名詞術語》
GB4208 《外殼防護等級》
GB191 《包裝貯運標志》
GB/T16927-1997 《高電壓試驗技術》
二、工作環境
1.環境溫度：－150C –40 0C;
2.相對濕度：≤90%RH;
3.海拔高度: ≤3500米；
三、裝置主要適用范圍
1、滿足300mm2,10kV 電纜交流耐壓試驗，長度3km，電容≤1.126uF,試驗頻率30~300Hz,試驗電壓U≤22kV，試驗時間≤5min。
2、滿足300mm2,35kV 電纜交流耐壓試驗，長度1km，電容≤0.1945uF,試驗頻率30~300Hz,試驗電壓U≤52kV，試驗時間≤60min。
3、滿足300mm2,110kV 電纜交流耐壓試驗，長度0.2km，電容≤0.0294uF,試驗頻率30~300Hz,試驗電壓U≤128kV，試驗時間≤60min。
4、滿足63MVA/110kV以下變壓器交流耐壓試驗，電容≤0.015uF,試驗頻率45~65Hz,試驗電壓U≤160kV，試驗時間≤1min。
5、滿足110kV及以下電壓等級GIS,開關,互感器等變電站電氣設備交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U≤265kV，試驗時間≤1min。
四、系統技術規范及性能
4.1 系統技術參數
4.1.1 額定輸出電壓： 0～270kV
4.1.2 諧振電壓波型： 正弦波，波形畸變率＜1.0%
4.1.3 大被試品電流； 1A
4.1.4 大試驗容量： 270kVA
4.1.5 輸出頻率： 30～300Hz
4.1.6 工作時間： 滿功率輸出下，連續工作時間60min
4.1.7 品質因素： 30～90
4.1.8 輸入工作電源： 單相220V或三相380V±10%，50Hz
4.1.9 環境溫度： －15℃～+40℃
4.1.10 相對濕度： ＜90RH%，無凝露狀況
