SFQ-81-20KVA/500V三倍頻電源發生器（倍頻耐壓測試儀）

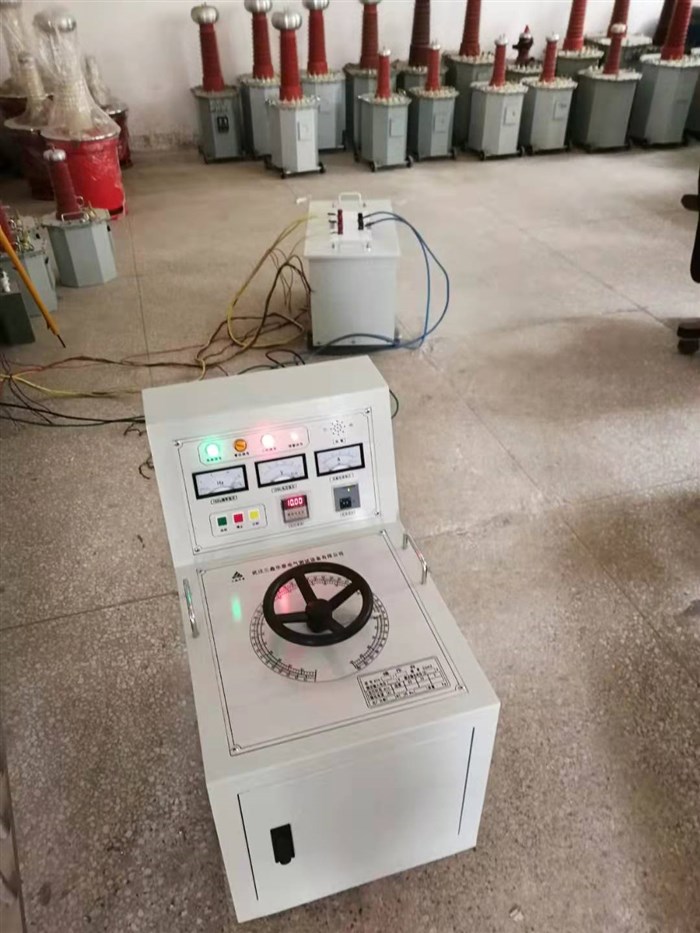

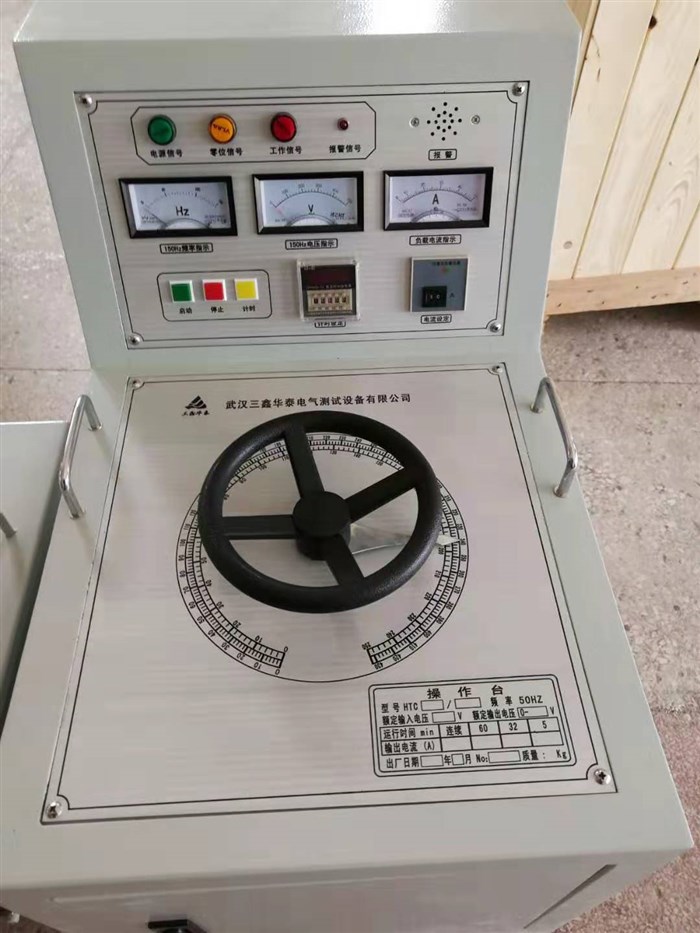

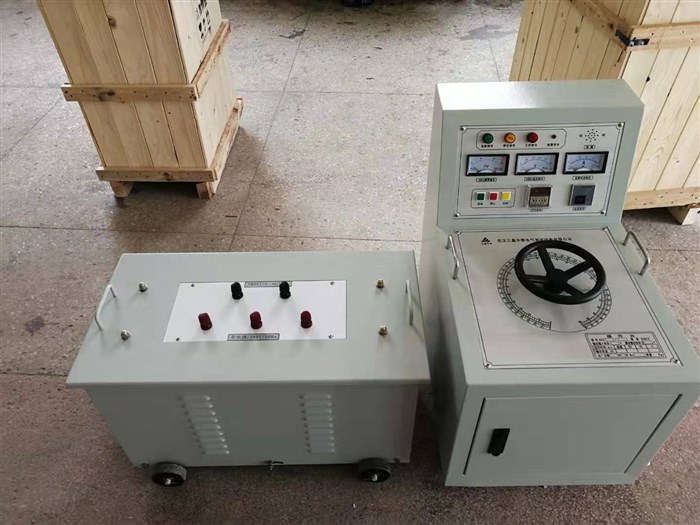

SFQ-81三倍頻電源發生裝置

1. 概述

   本產品根據中華人民共和國電力行業標準DL/T848.4—2004標準和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓電壓互感器倍頻感應耐壓試驗設備的要求而設計的。廣泛用于電力系統35～220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。

2. 產品分類







3. 工作原理

   本裝置采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（正序向量）的向量和為零，而開口兩端感應出同向的150Hz三次諧波（零序）。

4. 技術指標

   輸入電壓      380V  50Hz    正弦波





   輸出電壓      500V  150Hz   波形失真≤5%

   輸出容量     20kV

   空載運行時間≤5分鐘

   負載運行時間  40～60s
