前言

TC4鈦合金因其高強(qiáng)度、高剛度、出色的耐熱性、低密度以及卓越的耐腐蝕性等優(yōu)異的綜合性能,在航空航天、海洋工程和生物醫(yī)學(xué)等高技術(shù)領(lǐng)域得到廣泛應(yīng)用 [1?3]。然而,其硬度低、摩擦系數(shù)高、易黏著磨損及高溫氧化敏感等摩擦學(xué)性能缺陷限制了其應(yīng)用場(chǎng)景[4,5]。為克服上述限制,研究人員針對(duì)TC4鈦合金的表面改性技術(shù)進(jìn)行了廣泛研究，如熱化學(xué)處理、物理氣相沉積以及激光表面工程等[6-9]。其中,仿生表面織構(gòu)技術(shù)作為一種新興策略[10-12]},通過(guò)模擬自然界生物體表面特殊的微觀幾何結(jié)構(gòu)特征，在材料表面可控地加工出特定形狀、尺寸與排布的微米級(jí)結(jié)構(gòu),無(wú)需改變材料本體即可賦予其特定的表面功能,從而顯著調(diào)控材料的摩擦磨損行為。已有大量研究證實(shí)，經(jīng)過(guò)合理設(shè)計(jì)的表面織構(gòu)能夠有效地降低摩擦系數(shù)、減少磨損量,并提升材料的耐磨性與服役壽命 [ 13?15]。因此,在TC4鈦合金表面制備仿生織構(gòu),通過(guò)優(yōu)化接觸表面的潤(rùn)滑狀態(tài)和應(yīng)力分布,可實(shí)現(xiàn)對(duì)摩擦學(xué)性能的有效改善[16-19]。

相關(guān)研究已展現(xiàn)出仿生織構(gòu)在提升鈦合金摩擦學(xué)性能方面的巨大潛力。例如,鄭清春等 [20]針對(duì)鈦合金人工髖關(guān)節(jié)的耐磨性問題,提出了仿鯊魚皮菱形織構(gòu)設(shè)計(jì);通過(guò)建立流體動(dòng)壓潤(rùn)滑模型進(jìn)行數(shù)值模擬,并結(jié)合摩擦磨損試驗(yàn)，系統(tǒng)揭示了織構(gòu)對(duì)角線長(zhǎng)度和深度對(duì)摩擦系數(shù)的非線性影響規(guī)律，并確定了最優(yōu)參數(shù)組合。研究指出，菱形織構(gòu)通過(guò)增強(qiáng)動(dòng)壓潤(rùn)滑效應(yīng)，可協(xié)同提高承載能力和減摩性能。李云凱等[21]針對(duì)水潤(rùn)滑軸承摩擦問題，設(shè)計(jì)仿生豬籠草的月牙形和徑向脊形織構(gòu),用ANSYS分析發(fā)現(xiàn),CC1006月牙形和DR0102徑向脊形織構(gòu)優(yōu)化最佳，織構(gòu)化軸承的摩擦系數(shù)隨轉(zhuǎn)速增加呈先減后增的趨勢(shì)，于中速中載時(shí)性能最佳。其機(jī)理在于:表面織構(gòu)通過(guò)改變潤(rùn)滑油的流場(chǎng),誘發(fā)局部油膜壓力升高(動(dòng)壓效應(yīng)),從而提供二次潤(rùn)滑,最終實(shí)現(xiàn)減摩增效。

盡管仿生表面織構(gòu)已被證實(shí)能有效提升鈦合金的摩擦學(xué)性能,但當(dāng)前研究仍存在顯著局限:研究對(duì)象多聚焦于單一或簡(jiǎn)單幾何形狀織構(gòu)，對(duì)不同仿生原型衍生的復(fù)雜圖案缺乏系統(tǒng)性對(duì)比;織構(gòu)深度參數(shù)的研究范圍較窄,且對(duì)深度與形狀的交互效應(yīng)分析不足[22];排列方式多限于規(guī)則陣列，針對(duì)旋轉(zhuǎn)摩擦等特定運(yùn)動(dòng)形式優(yōu)化的仿生放射狀排列結(jié)構(gòu)的研究較少。同時(shí)，現(xiàn)有研究尚未充分結(jié)合摩擦學(xué)實(shí)驗(yàn)與計(jì)算流體動(dòng)力學(xué)仿真，難以深入解析織構(gòu)參數(shù)對(duì)潤(rùn)滑油膜流動(dòng)特性和壓

力分布的內(nèi)在調(diào)控機(jī)制。基于此，本研究提出復(fù)合研究策略:基于多生物原型設(shè)計(jì)具有顯著幾何差異的仿生圖案并開展對(duì)比研究;為各圖案設(shè)置梯度化深度參數(shù),重點(diǎn)探究深度效應(yīng)及其與形狀的交互影響;采用放射狀排列設(shè)計(jì),以適配旋轉(zhuǎn)摩擦副工況并優(yōu)化潤(rùn)滑劑流動(dòng)路徑;通過(guò)摩擦磨損實(shí)驗(yàn)與CFD(計(jì)算流體動(dòng)力學(xué))流場(chǎng)模擬的聯(lián)合研究，定量評(píng)估摩擦系數(shù)、磨損率等關(guān)鍵摩擦學(xué)性能指標(biāo)，并從流體力學(xué)角度解析油膜流動(dòng)與壓力場(chǎng)分布規(guī)律,旨在進(jìn)一步揭示仿生織構(gòu)圖案及深度參數(shù)對(duì)TC4鈦合金摩擦學(xué)性能的調(diào)控機(jī)制,為該材料的應(yīng)用拓展與減摩抗磨設(shè)計(jì)優(yōu)化提供理論支撐和新思路。

1、試驗(yàn)

1.1試驗(yàn)材料

本研究使用的基材為TC4鈦合金。表1為TC4鈦合金的成分組成，在激光加工之前，利用絲切割將鈦合金板切割成尺寸為32mm32mm8mm的試樣,用400、800、1200、2000目砂紙進(jìn)行拋光處理，以此減少試驗(yàn)誤差。最后將拋光后的試樣置于無(wú)水乙醇中超聲清洗15min,吹干備用。

表1 TC4鈦合金成分組成表

Table 1 Composition table of TC4 titanium alloy

1.2仿生織構(gòu)樣品制備及摩擦實(shí)驗(yàn)

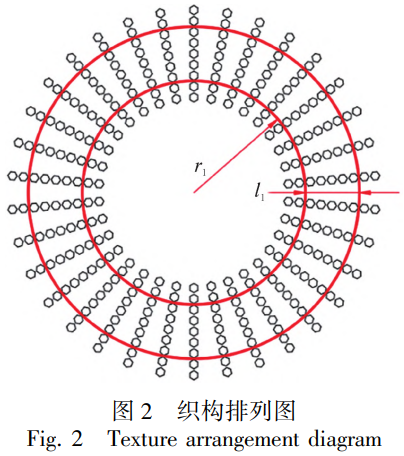

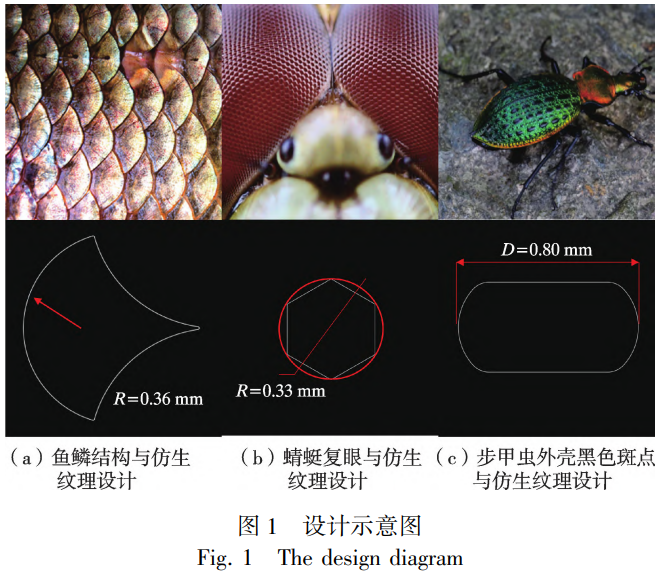

通過(guò)解析自然界生物耦合機(jī)制，模仿鯉魚的魚鱗、蜻蜓復(fù)眼和步甲蟲外殼黑色斑點(diǎn),分別簡(jiǎn)化出3種仿生紋理，即類魚鱗形、六邊形和橢圓形，設(shè)計(jì)示意圖如圖1所示。

為有效區(qū)分織構(gòu)深度對(duì)摩擦性能的影響,同時(shí)確保仿生紋理的生物特征保持一致以排除無(wú)關(guān)變量干擾,實(shí)驗(yàn)中固定織構(gòu)單元的深度為 200、400、600μm,具體參數(shù)如表2。為確保不同織構(gòu)圖案在實(shí)驗(yàn)中具有可比性,所有織構(gòu)圖案的面積大小盡量相近。同時(shí)所有織構(gòu)均采用放射狀排列方式，以試樣中心為原點(diǎn)，織構(gòu)單元沿半徑方向呈輻射狀分布，其中摩擦內(nèi)圈半徑r1為8mm,內(nèi)圈外圈間距 l 1 為4mm,旋轉(zhuǎn)方向?yàn)轫槙r(shí)針方向，設(shè)計(jì)示意圖如圖2所示。

表2不同織構(gòu)樣品的尺寸參數(shù)

Table 2 Dimension parameters of different texture samples

織構(gòu)加工使用脈沖光纖激光器,根據(jù)織構(gòu)深度調(diào)整激光功率至80W,頻率20Hz,掃描速度500mm/s,掃描間距0.01mm。激光織構(gòu)加工后，用3000目砂紙配合2000目拋光膏輕磨表面，去除碎屑和毛刺，最后在超聲清洗儀中用酒精清洗15min后進(jìn)行后續(xù)研究。

采用MPX-3多功能摩擦磨損試驗(yàn)機(jī)對(duì)TC4鈦合金試樣開展摩擦學(xué)性能測(cè)試。該試驗(yàn)機(jī)最大載荷達(dá)3000N,主軸轉(zhuǎn)速可在5~2000r/min范圍內(nèi)無(wú)級(jí)變速,能夠進(jìn)行常規(guī)的摩擦磨損實(shí)驗(yàn)。此次實(shí)驗(yàn)選用銷盤摩擦形式，上摩擦副為直徑4mm，長(zhǎng)度12mm的軸承鋼銷，其硬度為62HRC。下試樣為TC4鈦合金。實(shí)驗(yàn)設(shè)定負(fù)載為20N,轉(zhuǎn)速為200r/min,旋轉(zhuǎn)內(nèi)半徑8 mm,摩擦?xí)r間為60min,上試樣固定,下試樣作順時(shí)針

方向旋轉(zhuǎn)。潤(rùn)滑方面采用46號(hào)機(jī)械潤(rùn)滑油，并利用蠕動(dòng)泵以1mL/min的速度對(duì)試樣持續(xù)給油,提供潤(rùn)滑的同時(shí)可部分抑制溫升。為避免實(shí)驗(yàn)偶然性因素，提高結(jié)果可靠性及統(tǒng)計(jì)意義，每組實(shí)驗(yàn)重復(fù)3次，實(shí)驗(yàn)過(guò)程中摩擦系數(shù)由試驗(yàn)機(jī)自動(dòng)記錄,數(shù)據(jù)每1s采集1次。實(shí)驗(yàn)結(jié)束后，使用電子天平測(cè)得試樣的磨損量，并利用掃描電子顯微鏡觀察試樣表面形貌，捕捉表面微織構(gòu)和磨損軌跡。

2、結(jié)果與分析

2.1仿生織構(gòu)對(duì)TC4鈦合金摩擦系數(shù)的影響

如圖3所示,在200μm深度下,所有織構(gòu)樣品均表現(xiàn)出顯著的減摩效果,摩擦系數(shù)較基材分別降低20.0%、20.8%和22.4%。其中C-2樣品性能最優(yōu),平均摩擦系數(shù)(ACOF)為0.2753。C-2樣品在跑合期僅存在輕微波動(dòng)，并在600s后迅速進(jìn)入穩(wěn)定期，全程曲線平穩(wěn)，振幅較小。A-2與B-2樣品在跑合期出現(xiàn)短暫波動(dòng)，但1200s后穩(wěn)定于0.28~0.29間。相比之下，基材全程高頻劇烈波動(dòng)，尤其在2 500~3 300 s出現(xiàn)尖峰值，暴露其潤(rùn)滑失效風(fēng)險(xiǎn)。

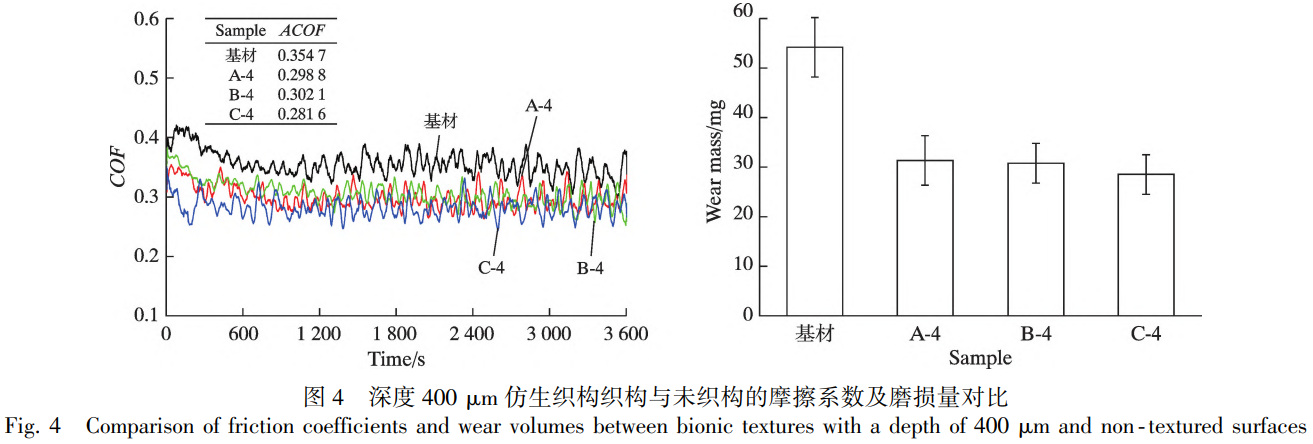

如圖4所示，當(dāng)深度增至400μm時(shí)，織構(gòu)性能呈現(xiàn)分化趨勢(shì)。A-4與B-4樣品摩擦系數(shù)回升至0.298 8和0.3021,降幅縮至15.8%和14.8%。A-4樣品在跑合期出現(xiàn)異常峰值，且過(guò)渡期延長(zhǎng)至1500s;穩(wěn)定期仍存在間歇波動(dòng)。而C-4樣品維持優(yōu)異性能，平均摩擦系數(shù)為0.281 6,降幅20.6%,跑合期波動(dòng)幅度與穩(wěn)定期平穩(wěn)性均接近200μm深度下的狀態(tài)。

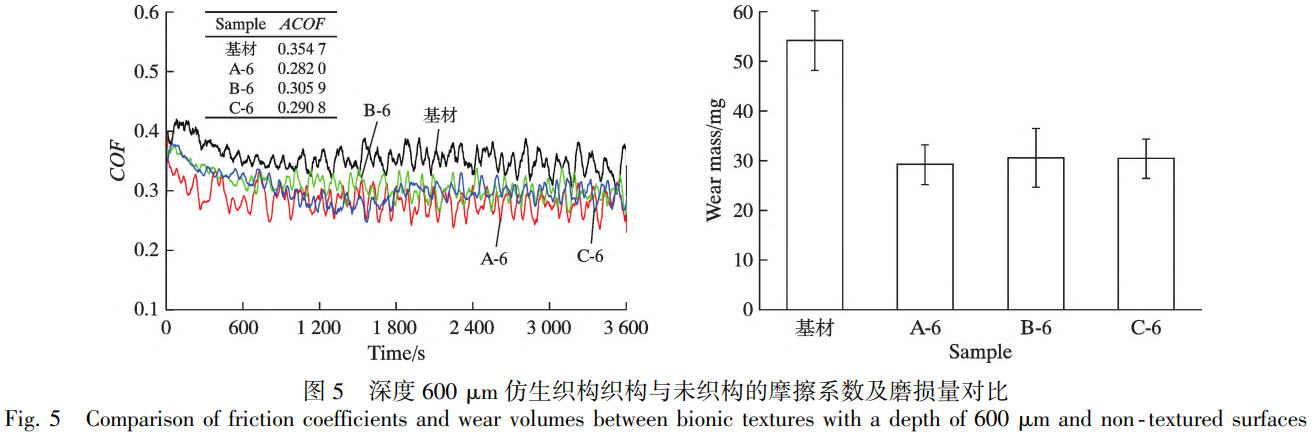

如圖5所示,當(dāng)深度為600μm時(shí),性能斷裂式分化加劇。B-6樣品摩擦系數(shù)顯著回升至0.3059,降幅僅13.8%,跑合期出現(xiàn)極端峰值,過(guò)渡期長(zhǎng)達(dá)1800s。

通過(guò)對(duì)比分析不同樣品的摩擦試驗(yàn)結(jié)果,可知C-2樣品表現(xiàn)最為優(yōu)異，其摩擦系數(shù)曲線在測(cè)試過(guò)程中始終保持平穩(wěn)，未出現(xiàn)任何異常波動(dòng)，并且磨損量在所有樣品中最低。這表明C-2樣品在摩擦過(guò)程中具有高度的穩(wěn)定性和抗磨性。另外,其他經(jīng)過(guò)仿生織構(gòu)處理的樣品在摩擦性能上也顯著優(yōu)于未經(jīng)處理的基材。這一結(jié)果有力地驗(yàn)證了仿生織構(gòu)設(shè)計(jì)在抗磨減摩方面所具有的顯著優(yōu)勢(shì)和實(shí)際應(yīng)用潛力。

2.2摩擦磨損形貌與摩擦磨損機(jī)理

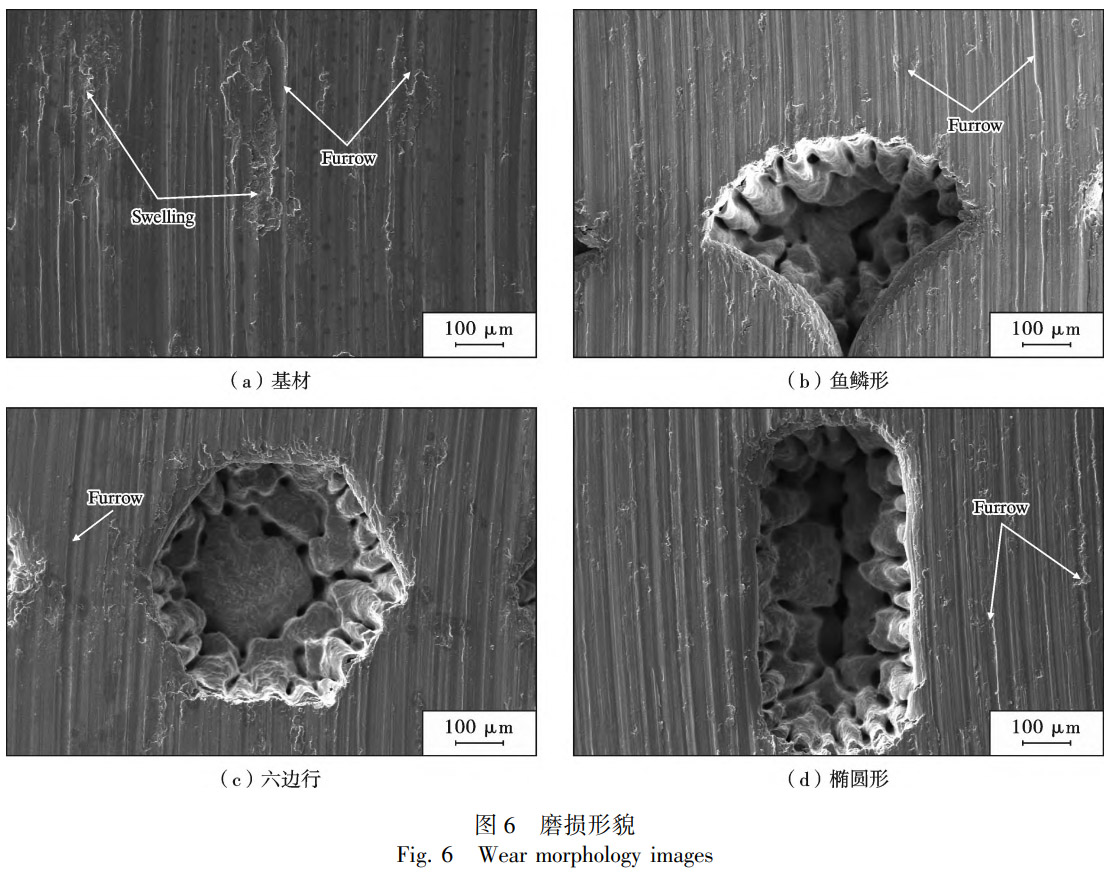

為了比較織構(gòu)形狀對(duì)摩擦的影響，選取了織構(gòu)深度為600μm的參數(shù)條件下不同試樣的表面磨痕，并與基材進(jìn)行對(duì)比觀察，結(jié)果如圖6所示。

由圖6a可以看出，在潤(rùn)滑摩擦條件下，基材表面主要存在磨粒磨損和剝落坑。這是因?yàn)樵谀Σ聊p過(guò)程中，產(chǎn)生的磨屑無(wú)法有效排除，導(dǎo)致樣品表面磨損較為嚴(yán)重。隨著試驗(yàn)時(shí)間的延長(zhǎng)，樣品表面因黏著磨損而產(chǎn)生剝落坑，進(jìn)而導(dǎo)致材料表面出現(xiàn)脫落現(xiàn)象。

在圖6b~6d中,織構(gòu)化表面主要存在沿摩擦方向的犁溝狀磨痕，而未出現(xiàn)明顯的磨損剝落坑，磨損程度相對(duì)較輕。此外，織構(gòu)并未因摩擦而導(dǎo)致磨損變形，仍可以清晰地觀察到織構(gòu)的形貌輪廓,這表明織構(gòu)尚未被完全破壞。這是因?yàn)楫?dāng)發(fā)生摩擦?xí)r，由于表面織構(gòu)的存在,織構(gòu)表面比光滑表面擁有更多的潤(rùn)滑劑。在摩擦過(guò)程中，潤(rùn)滑劑會(huì)逐漸減少，而織構(gòu)溝槽內(nèi)的潤(rùn)滑劑則可以通過(guò)二次擠壓作用補(bǔ)充到滑動(dòng)表面，從而保持潤(rùn)滑狀態(tài)，起到二次潤(rùn)滑的作用。織構(gòu)化表面為摩擦副提供了微楔形間隙，使得潤(rùn)滑劑在微楔形間隙中具有一定的流動(dòng)速度，從而產(chǎn)生流體升力，進(jìn)一步分離了相對(duì)運(yùn)動(dòng)的兩物體表面。同時(shí)，織構(gòu)溝槽可以捕獲磨料碎屑，減小磨粒造成的二次磨損。

3、仿真研究

采用流體仿真軟件，對(duì)摩擦過(guò)程中潤(rùn)滑油的流體力學(xué)性能進(jìn)行了數(shù)值仿真。通過(guò)模擬分析，從理論層面探討在油潤(rùn)滑條件下不同織構(gòu)尺寸對(duì)摩擦學(xué)性能的影響。

3.1潤(rùn)滑狀態(tài)與理論方程

根據(jù)潤(rùn)滑膜的形成機(jī)理,潤(rùn)滑狀態(tài)可分為邊界潤(rùn)滑、混合潤(rùn)滑及流體潤(rùn)滑3類。為探究表面織構(gòu)參數(shù)對(duì)摩擦副潤(rùn)滑特性的影響規(guī)律,本研究聚焦于流體潤(rùn)滑狀態(tài),建立了包含潤(rùn)滑油膜及織構(gòu)內(nèi)部流體的流域模型,如圖 7所示。

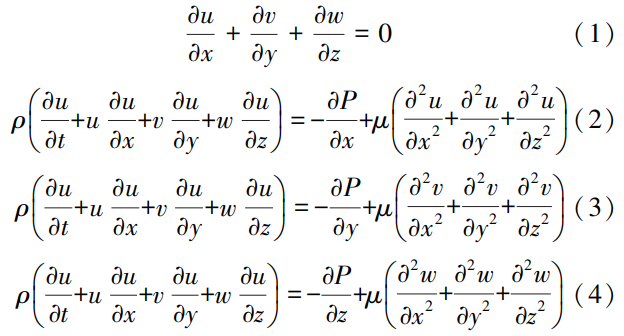

潤(rùn)滑油膜內(nèi)的流體流動(dòng)遵循流體力學(xué)基本原理，真實(shí)反映物理過(guò)程。流體仿真軟件基于N-S方程組求解流場(chǎng)問題。鑒于該方程組的完整形式涉及多個(gè)復(fù)雜變量,而本研究核心關(guān)注點(diǎn)為流場(chǎng)內(nèi)部的速度分布與壓力變化，故對(duì)控制方程進(jìn)行了合理簡(jiǎn)化，并作出如下假設(shè):(1)潤(rùn)滑油為不可壓縮的牛頓流體;(2)潤(rùn)滑油的溫度恒定不變,且其密度以及黏度為恒定值;(3)忽略流體重力的影響。最終采用連續(xù)性方程(1)和動(dòng)量方程(2)~(4)進(jìn)行求解。

式中: ρ為潤(rùn)滑油的密度, kg/m³; μ為潤(rùn)滑油的動(dòng)力黏度,kg/(m·s);u、v和w為潤(rùn)滑油在x、y和z方向的速度分量,m/s;P為流體靜壓,Pa。

3.2網(wǎng)格無(wú)關(guān)性驗(yàn)證

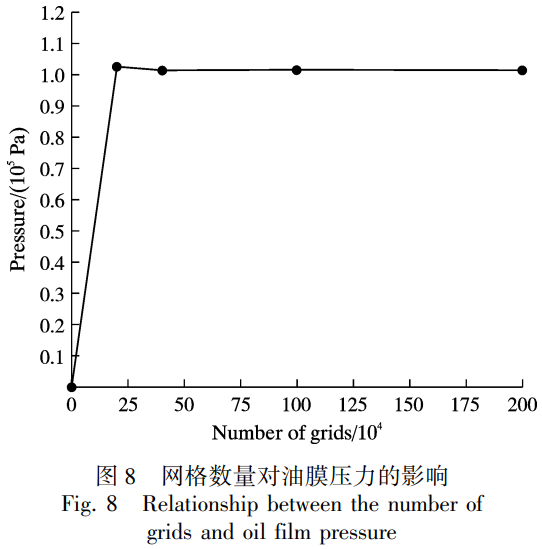

為排除網(wǎng)格數(shù)量對(duì)仿真結(jié)果的影響，選取200μm深度的魚鱗狀織構(gòu)作為研究對(duì)象，開展網(wǎng)格無(wú)關(guān)性驗(yàn)證。通過(guò)逐步增加網(wǎng)格數(shù)量，對(duì)不同網(wǎng)格密度下織構(gòu)上壁面的壓力進(jìn)行監(jiān)測(cè)，驗(yàn)證結(jié)果如圖8所示。研究發(fā)現(xiàn),當(dāng)網(wǎng)格數(shù)量超過(guò)40萬(wàn)時(shí),織構(gòu)上邊界的壓力值波動(dòng)幅度顯著減小，趨于穩(wěn)定狀態(tài)。為確保計(jì)算精度，最終選用100萬(wàn)網(wǎng)格對(duì)三維模型進(jìn)行網(wǎng)格劃分。

3.3邊界條件以及材料的設(shè)置

在模擬過(guò)程中，主要參數(shù)設(shè)置如下:流體區(qū)域的密度設(shè)定為856 kg/m³,動(dòng)力黏度為0.039 2 kg/( m ?s),仿真中假設(shè)潤(rùn)滑油為等溫不可壓縮牛頓流體,即忽略摩擦熱導(dǎo)致的黏度變化。運(yùn)動(dòng)部分的速度為0.21m/s,其余表面均為固定壁面。流體的入口和出口分別設(shè)置為壓力進(jìn)口和壓力出口,且壓力均為標(biāo)準(zhǔn)大氣壓101 325Pa。

3.4計(jì)算結(jié)果及分析

仿真完成后，為更直觀地分析微織構(gòu)形貌參數(shù)對(duì)油膜承載能力及潤(rùn)滑油流動(dòng)特性的影響，對(duì)不同參數(shù)的織構(gòu)模型進(jìn)行了針對(duì)性的后處理。具體方法包括:采用二維云圖表征上表面的壓力分布;在織構(gòu)中心處建立對(duì)稱平面，利用該平面上的速度云圖展示流體流

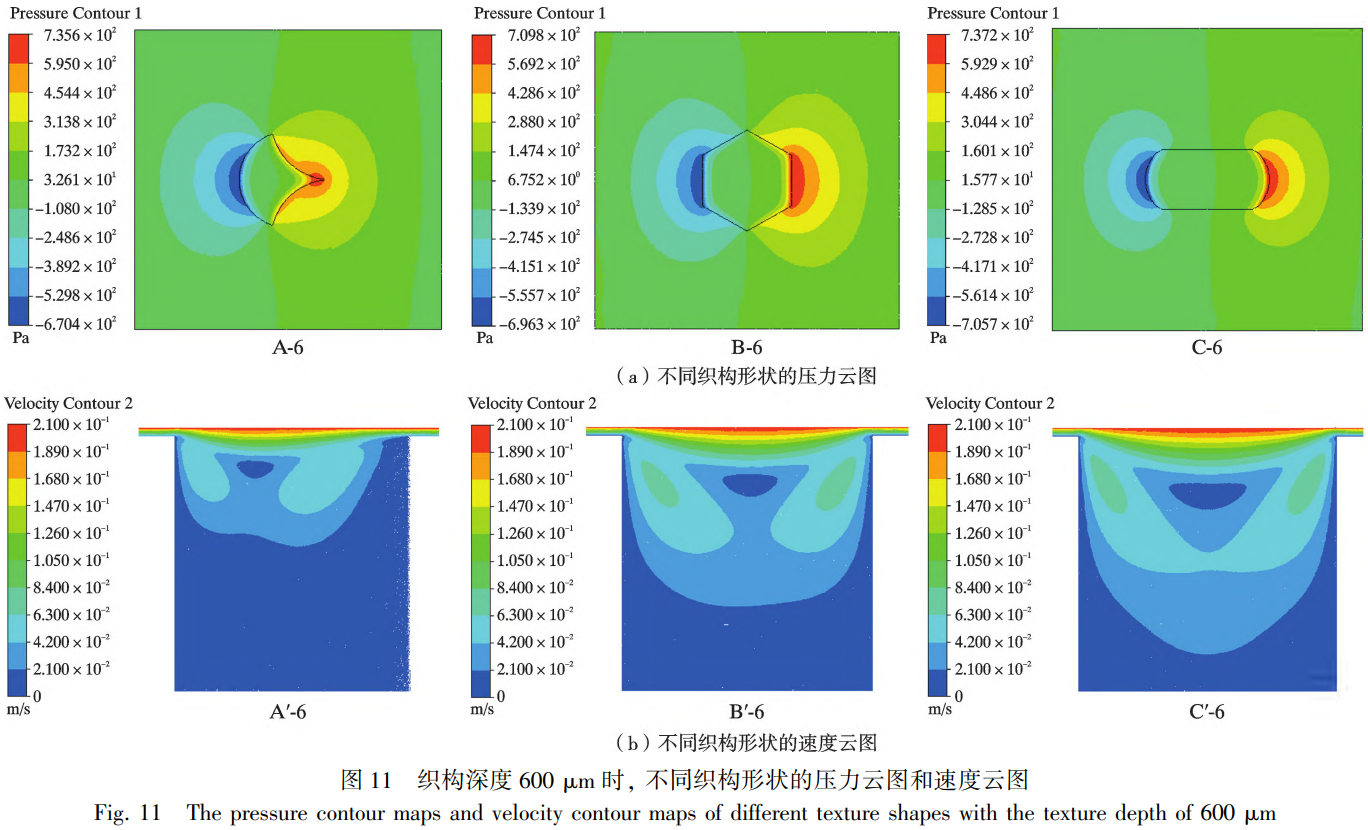

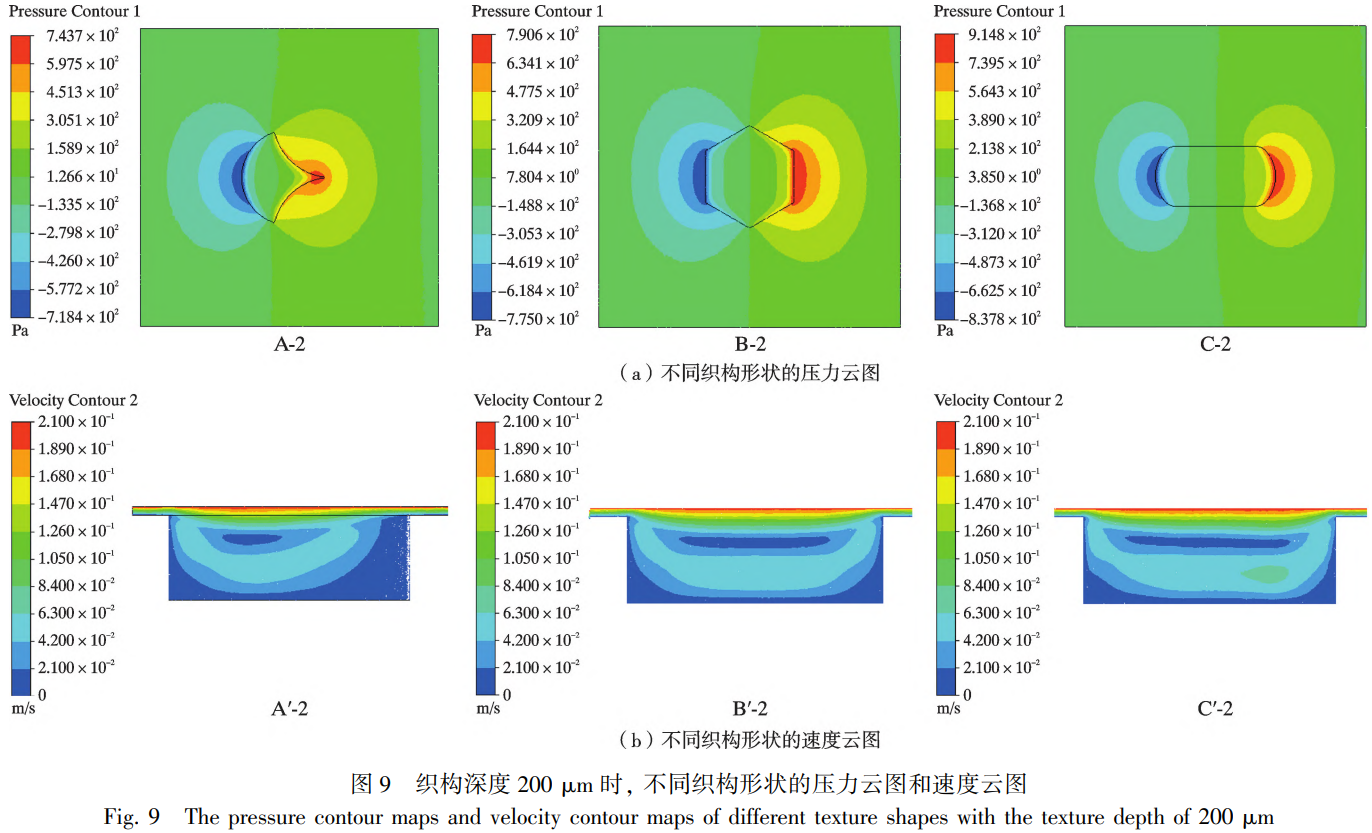

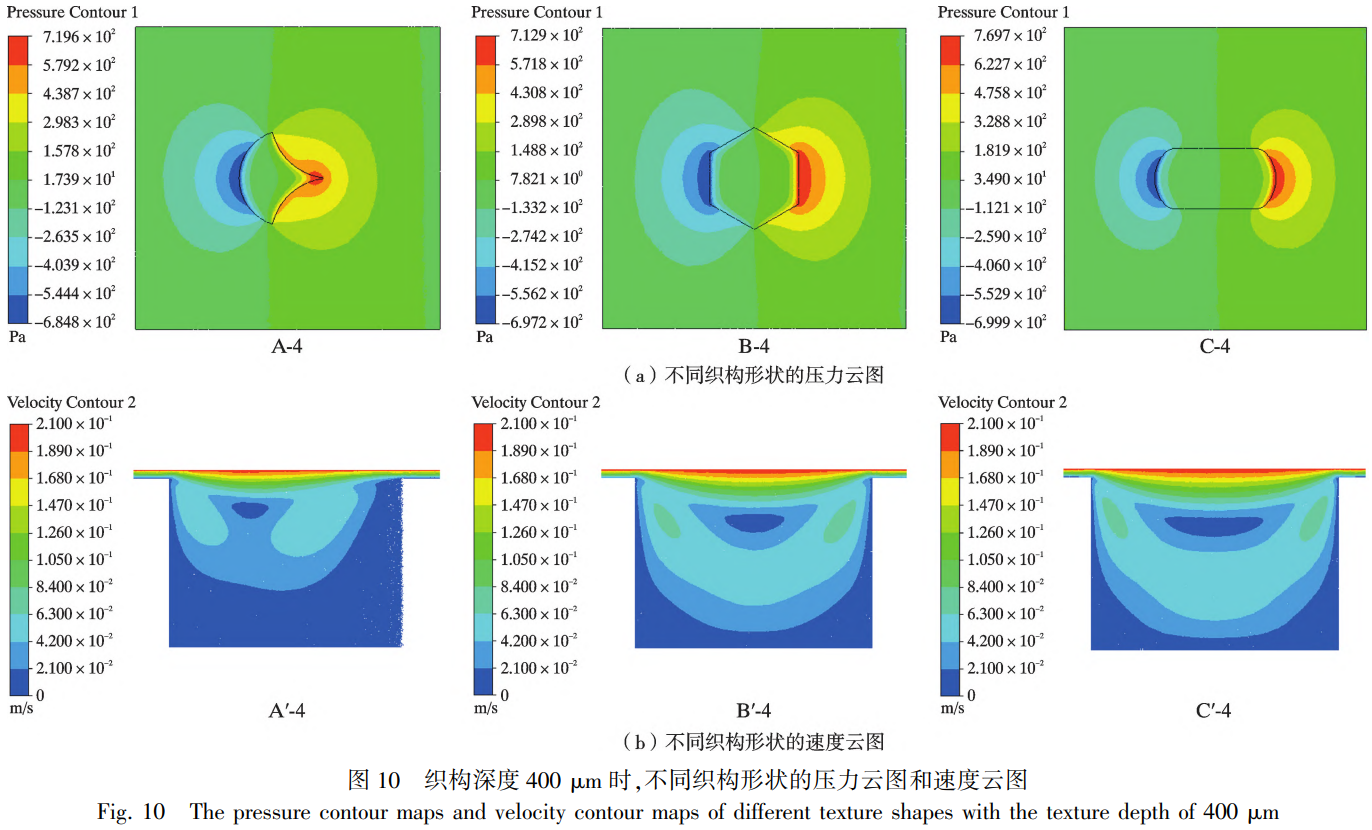

經(jīng)織構(gòu)內(nèi)部的流速演變。圖9~11分別展示了織構(gòu)深度為200、400、600μm時(shí)的潤(rùn)滑油流動(dòng)仿真結(jié)果。其中,A、B、C分別對(duì)應(yīng)魚鱗形、六邊形及橢圓形織構(gòu)樣品的壓力云圖;A'、B'、C'則分別對(duì)應(yīng)上述3種織構(gòu)樣品對(duì)稱平面內(nèi)的潤(rùn)滑油流速云圖。

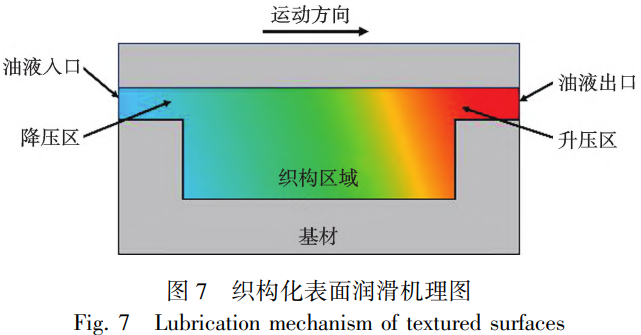

當(dāng)油液從織構(gòu)進(jìn)口流入時(shí)，由于摩擦表面與織構(gòu)形成的發(fā)散楔,導(dǎo)致油液流入進(jìn)口時(shí)的空間高度突然增大，導(dǎo)致油液壓力出現(xiàn)一定的梯度下降。油液流經(jīng)織構(gòu)內(nèi)部后,在織構(gòu)出口處,摩擦表面與織構(gòu)形成的收斂楔使油液壓力升高,從而在織構(gòu)兩側(cè)形成了動(dòng)壓效應(yīng)。這種效應(yīng)顯著提升了油膜壓力與承載能力,并有效降低了摩擦副之間的摩擦系數(shù)。同時(shí),降壓區(qū)的壓力低于織構(gòu)內(nèi)部的壓力,而升壓區(qū)的壓力高于織構(gòu)內(nèi)部的壓力。這導(dǎo)致降壓區(qū)的壓力可以將織構(gòu)內(nèi)部的油液吸出,補(bǔ)充到無(wú)織構(gòu)區(qū)域;升壓區(qū)則將織構(gòu)內(nèi)部的油液擠入無(wú)織構(gòu)區(qū)域進(jìn)行潤(rùn)滑補(bǔ)充。在無(wú)織構(gòu)區(qū)域處于欠潤(rùn)滑的狀態(tài)下，織構(gòu)的升壓區(qū)與降壓區(qū)都發(fā)揮了補(bǔ)充潤(rùn)滑的作用,有利于改善摩擦副的潤(rùn)滑狀態(tài),對(duì)降低材料間的摩擦系數(shù)具有積極作用。

綜合對(duì)比圖9~11可見，對(duì)于相同織構(gòu)深度樣品;不同幾何邊界對(duì)流體運(yùn)動(dòng)產(chǎn)生差異化約束作用,導(dǎo)致速度場(chǎng)結(jié)構(gòu)異化并觸發(fā)壓力場(chǎng)重構(gòu)。織構(gòu)A無(wú)法有效擠壓油膜,形成局部低速回流渦,導(dǎo)致高壓區(qū)域呈離散化分布破壞了壓力積累。織構(gòu)B部分區(qū)域出現(xiàn)流動(dòng)分離，削弱了動(dòng)壓效應(yīng)。織構(gòu)C使得潤(rùn)滑油在流動(dòng)過(guò)程中被有效擠壓，產(chǎn)生局部高壓，無(wú)回流，表明流動(dòng)穩(wěn)定，利于壓力積累。

對(duì)于相同織構(gòu)圖案樣，隨著織構(gòu)深度增加，織構(gòu)內(nèi)部潤(rùn)滑油的平均流速顯著降低。其機(jī)理在于:當(dāng)織構(gòu)

表面形貌固定時(shí)，流經(jīng)其表層的潤(rùn)滑油流速和體積流量相近。然而，深度的增加意味著凹坑內(nèi)貯存的潤(rùn)滑油總量增大，且受壁面無(wú)滑移邊界條件約束，織構(gòu)底層流體流速趨近于零。在流體分子內(nèi)黏性力作用下，表層流體受到底層低速流體的強(qiáng)黏性拖拽，流體慣性效應(yīng)隨之減弱,最終導(dǎo)致織構(gòu)表層潤(rùn)滑油流速降低。流速的減小直接削弱了流體慣性力效應(yīng),進(jìn)而降低了由其產(chǎn)生的動(dòng)壓油膜壓力貢獻(xiàn)。

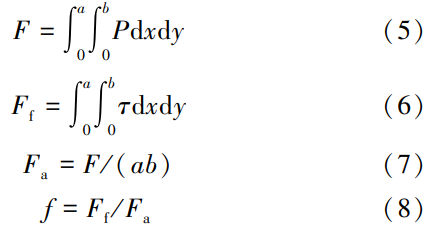

將壓力 P對(duì)控制單元下壁面進(jìn)行積分得到油膜沿z方向的承載力 F,以及微織構(gòu)表面剪應(yīng)力 τ,之后通過(guò)計(jì)算得到單位面積內(nèi)平均承載力Fa和微織構(gòu)表面沿x方向摩擦力 F f ,摩擦系數(shù) f為摩擦力和承載力之比,公式分別為(5)～(8)。

并將計(jì)算得出的 f從小到大依次排序得出 C-2<C-4<B-2<A-6<A-2<C-6<A-4<B-4<B-6,對(duì)比實(shí)驗(yàn)結(jié)果除個(gè)別樣品因加工微缺陷導(dǎo)致偏差外,仿真結(jié)果與實(shí)驗(yàn)結(jié)果基本一致,有效地證實(shí)多參數(shù)耦合仿真可有效預(yù)測(cè)仿生織構(gòu)摩擦性能。

4、結(jié)論

(1)本研究創(chuàng)新性地采用“放射狀排列+復(fù)雜圖案對(duì)比+多深度參數(shù)+聯(lián)合仿真”的復(fù)合策略,系統(tǒng)研究了仿生織構(gòu)對(duì) TC4鈦合金摩擦學(xué)性能的影響。實(shí)驗(yàn)結(jié)果表明,在富油潤(rùn)滑條件下, 200μm深度的橢圓形織構(gòu)摩擦系數(shù)降至 0.275 3,降幅達(dá) 22.4%,且摩擦系數(shù)曲線平穩(wěn),磨損量明顯減少。其他織構(gòu)在相同深度下摩擦系數(shù)降幅均超20%,遠(yuǎn)優(yōu)于未織構(gòu)基材。

(2)通過(guò)系統(tǒng)對(duì)比 3種復(fù)雜仿生圖案及 3個(gè)深度,揭示了織構(gòu)參數(shù)及形狀深度匹配對(duì)摩擦的影響:橢圓形在 200、400 μm性能最優(yōu)且穩(wěn)定,其幾何邊界能有效擠壓油膜促進(jìn)動(dòng)壓效應(yīng); 600μm深度導(dǎo)致多數(shù)織構(gòu)性能衰退,但魚鱗形織構(gòu)性能逆勢(shì)提升,表明深度效應(yīng)強(qiáng)烈依賴于圖案幾何特征。這為織構(gòu)的精準(zhǔn)參數(shù)設(shè)計(jì)提供了關(guān)鍵依據(jù)。

(3)放射狀織構(gòu)排列與仿生織構(gòu)的存在使得潤(rùn)滑油膜內(nèi)部壓力發(fā)生了梯度變化,并且在織構(gòu)內(nèi)部織構(gòu)兩側(cè)形成動(dòng)壓效應(yīng)，該效應(yīng)能夠提高油膜壓力，增大承載力，同時(shí)升壓區(qū)將織構(gòu)內(nèi)潤(rùn)滑油擠向接觸面，降壓區(qū)則從織構(gòu)內(nèi)抽吸潤(rùn)滑油補(bǔ)充欠潤(rùn)滑區(qū)域，形成持續(xù)二次潤(rùn)滑，可有效降低摩擦副之間的摩擦系數(shù)。

[參考文獻(xiàn)]

[1] QIU G Z, GUO Y F. Current Situation and Development Trend of Titanium Metal Industry in China[J]. International Jour-

nal of Minerals, Metallurgy and Materials, 2022, 29(4):599-610.

[2]PUSHP P, DASHARATH S M, ARATI C. Classification and Applications of Titanium and Its Alloys[ J]. Materials Today: Proceedings, 2022, 54: 537-542.

[3]HOURMAND M, SARHAn A A D, SAYUTI M, et al. A Comprehensive Review on Machining of Titanium Alloys[ J].Arabian Journal for Science and Engineering, 2021, 46(8):7 087-7 123.

[4] SUN Q, HU T, FAN H, et al. Thermal oxidation behavior and tribological properties of textured TC4 surface: influence of thermal oxidation temperature and time[J]. Tribology In-ternational, 2016,94:479-489.

[ 5]王劍飛,薛偉海,高禩洋,等.磨屑對(duì) TC4鈦合金微動(dòng)磨損行為的影響[J].摩擦學(xué)學(xué)報(bào), 2022,42(5): 1012-1023.WANG J F, XUE H W, GAO S Y, et al. Effects of Wear Debris on the Fretting Wear Behavior of TC4 Titanium Alloy[J]. Tribology, 2022, 42(5): 1012- 1023.

[6]丁旭,王勻,杜道忠,等.快速滲氮處理下的 TC4鈦合金的摩擦磨損性能[J].復(fù)合材料學(xué)報(bào),2024,41(8):4 334-4343.

DING X, WANG Y, DU D Z, et al. Friction and Wear Properties of TC4 Titanium Alloy under Rapid Nitriding Treatment[J]. Acta Materiae Compositae Sinica, 2024,41(8):4334-4343.

[7]廖士鑄,張頌紅,宋振綸,等.退火對(duì)鈦合金鉭涂層力學(xué)及生物性能的影響[J].表面技術(shù), 2024, 53(2): 184-192.LIAO S Z, ZHANG S H, SONG Z L, et al. Effects of An-nealing on Mechanical and Biological Properties of Tantalum Coatings on Titanium Alloy[ J]. Surface Technology, 2024,53(2):184-192.

[ 8]汪子琪,劉嵐逸,汪冰峰. TC4鈦合金表面激光熔覆 TiO x  N y 熔覆層的微觀組織與耐磨性能研究[J].礦冶工程, 2025, 45(1): 148-152.程, 2025, 45(1): 148-152.

WANG Z Q, LIU L Y, WANG B J. Microstructure and Wear Resistance of Laser-Clad TiO x  N y Coating on TC4 Tita-nium Alloy[ J]. Mining and Metallurgical Engineering,2025, 45(1): 148-152.

[ 9]索井港,張聰敏,劉晨,等.激光改性制備鈦合金表面WC耐磨涂層研究進(jìn)展[J].現(xiàn)代涂料與涂裝，2025，28(1):17-20.

SUO J G,ZHANG C M,LIU C,et al. Research Progress on Preparation of WC Wear-Resistant Coatings on Titanium Alloy by Laser Modification[J]. Modern Paint and Finish-ing，2025，28(1):17-20.

[10]龍日升,趙超,張義民,等.葉脈形仿生織構(gòu)化推力圓柱滾子軸承摩擦性能分析與試驗(yàn)[J].機(jī)械設(shè)計(jì)與制造，2024(8):303-306.

LONG R S, ZHAO C, ZHANG Y M, et al. Friction Per-formance Analysis and Experiment of Leaf- Vein- Shaped Bionic Textured Thrust Cylindrical Roller Bearing[J]. Ma-chinery Design& Manufacture,2024(8):303-306.

[11]吳國(guó)龍，張玉清，秦心卉，等.TC4合金仿生結(jié)構(gòu)化激光氮化工藝與抗汽蝕性能研究[J].機(jī)械工程學(xué)報(bào)，2024，60(21):387-396.

WU G L, ZHANG Y Q, QIN X H, et al. Study on Bionic Structured Laser Nitriding Process and Cavitation Erosion Resistance of TC4 Alloy[J]. Journal of Mechanical Engi-neering,2024,60(21):387-396.

[12]楊洋,龍偉民,程戰(zhàn),等.仿生六邊形織構(gòu)對(duì)40Cr鋼摩擦學(xué)性能的影響[J].金屬熱處理，2023，48(12):250-254.

YANG Y,LONG W M,CHENG Z,et al. Effect of Bionic Hexagonal Texture on Tribological Properties of 40Cr Steel[J].Heat Treatment of Metals,2023,48(12):250-254.

[13]郭永剛,吳云飛,朱東坡,等.織構(gòu)幾何參數(shù)對(duì)超疏水鈦合金表面潤(rùn)濕性的影響[J].表面技術(shù)，2024,53(22):180-190.

GUO Y G, WU Y F, ZHU D P, et al. Influence of Texture Geometric Parameters on Wettability of Superhydrophobic Titanium Alloy Surfaces[J]. Surface Technology,2024,53(22):180-190.

[14]殷唯,張杰,位博宇,等.TC4鈦合金表面微織構(gòu)干摩擦特性[J].哈爾濱工業(yè)大學(xué)學(xué)報(bào),2023,55(4):130-137.YIN W,ZHANG J, WEI B Y,et al. Dry Friction Charac-teristics of Micro-Textured TC4 Titanium Alloy Surface[J].Journal of Harbin Institute of Technology,2023,55(4):130-137.

[15]趙濤,王優(yōu)強(qiáng),李夢(mèng)杰,等.表面微織構(gòu)協(xié)同熱擴(kuò)滲技術(shù)改善材料表面摩擦學(xué)性能的研究進(jìn)展[J].表面技術(shù)，2023,52(8):89-103.

ZHAO T,WANG Y Q,LI M J,et al. Research Progress on Improving Tribological Properties of Material Surfaces by Surface Micro-Texturing Combined with Thermal Diffusion Penetration Technology[J]. Surface Technology,2023,52(8):89-103.

[16]周鑫鑫，逄顯娟，岳世偉，等.表面織構(gòu)與離子液體潤(rùn)滑組合體系的摩擦學(xué)性能研究[J].摩擦學(xué)學(xué)報(bào),2021,41(6):995-1003.

ZHOU X X， PANG X J， YUE S W， et al. Tribological Properties of Surface Texture Combined with Ionic Liquid Lubrication System[J]. Tribology,2021,41(6):995-1003.

[17]付景國(guó),徐長(zhǎng)旗,朱新河,等.表面微織構(gòu)復(fù)合固體潤(rùn)滑材料的摩擦學(xué)性能研究進(jìn)展[J].中國(guó)表面工程,2020，33(2):15-28.

FU J G, XU C Q, ZHU X H, et al. Research Progress on Tribological Properties of Surface Micro- Texture Composite Solid Lubricating Materials[J]. China Surface Engineering,2020,33(2):15-28.

[18]孫建芳，李傲松，蘇峰華，等.表面織構(gòu)鈦合金的干摩擦和全氟聚醚油潤(rùn)滑下的摩擦學(xué)性能研究[J].摩擦學(xué)學(xué)報(bào)，2018,38(6):658-664.

SUN J F, LI A S, SU F H, et al. Tribological Properties of Surface Textured Titanium Alloy under Dry Friction and Per-fluoropolyether Oil Lubrication[J]. Tribology,2018,38(6):658-664.

[19]袁丕琪，房紀(jì)濤，王立群，等.金屬構(gòu)件表面織構(gòu)摩擦學(xué)性能的研究進(jìn)展[J].制造技術(shù)與機(jī)床，2024(5):114-121.

YUAN P Q, FANG J T, WANG L Q, et al. Research Pro-gress on Tribological Properties of Surface Textures on Metal Components[J]. Manufacturing Technology& Machine Tool,2024(5):114-121.

[20]鄭清春，毛璐璐，史于濤，等.仿生織構(gòu)表面對(duì)人工髖關(guān)節(jié)副動(dòng)壓潤(rùn)滑性能及減摩性分析[J].機(jī)械工程學(xué)報(bào)，2021,57(11):102-111.

ZHENG Q C, MAO L L, SHI Y T, et al. Analysis on Hydro-dynamic Lubrication Performance and Friction Reduction of Bionic Textured Surfaces for Artificial Hip Joint Pairs[ J].Journal of Mechanical Engineering,2021,57(11):102-111.

[21]李云凱，王優(yōu)強(qiáng)，菅光霄，等.仿生豬籠草結(jié)構(gòu)的水潤(rùn)滑軸承摩擦學(xué)性能有限元分析研究[J].摩擦學(xué)學(xué)報(bào)，2021,41(3):344-356.

LI Y K, WANG Y Q, JIAN G X, et al. Finite Element Anal-ysis of Tribological Properties of Nepenthes-Inspired Water-Lubricated Bearings[J]. Tribology,2021,41(3):344-356.

[22]蘇峰華,毛川,李助軍.織構(gòu)深度對(duì)不銹鋼表面油潤(rùn)滑條件下摩擦學(xué)性能影響的試驗(yàn)和仿真研究[J].摩擦學(xué)學(xué)報(bào)，2019，39(2):181-187.

SU F H,MAO C,LI Z J. Experiment and Simulation Study on the Effect of Texture Depth on Tribological Properties of Stainless Steel Surface under Oil Lubricating Condition[ J].Tribology,2019,39(2):181-187.

（注，原文標(biāo)題：仿生織構(gòu)對(duì)TC4鈦合金摩擦學(xué)性能的影響_黃小兵）
